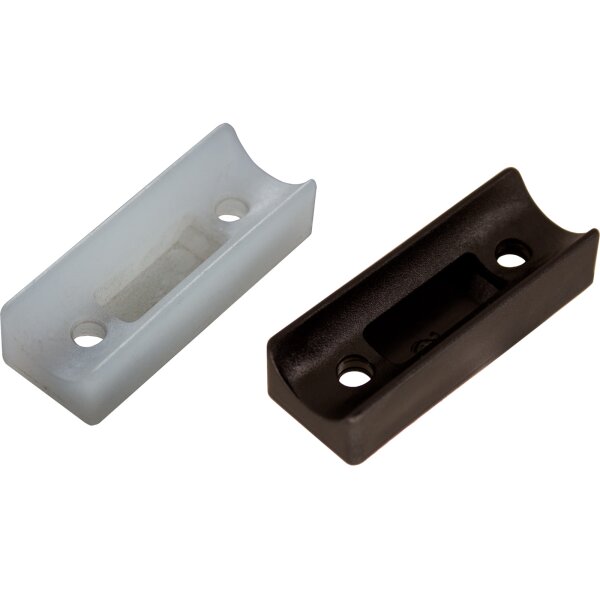

Kunststoffgleiter als Schalengleiter für Stahlrohrmöbel, Stühle und Tische mit 18 bis 45 mm Rundrohr
Dieser Möbelgleiter ist in 7 Größen und in der Farbe schwarz und natur ab Lager erhältlich.
Das robuste Material PA und PE gewährleistet eine sehr hohe Schlagfestigkeit und lange Haltbarkeit.
Die farblosen Gleiter hinterlassen keine Spuren auf dem Fußboden.
Für abriebempfindliche Fußböden empfehlen wir die Ausführung mit Filz. click here
Für Fliesen, Holzfußboden, Laminat, Linoleum, Marmor, Parkettfußboden, Vinylboden empfehlen wir auch die Ausführung mit Tefloneinsatz PT-205 click here
Dieser Schalengleiter wird vor allem für den Konferenzstuhl oder Stapelstuhl und Bürostuhl in Freischwinger Bauweise eingesetzt.
Ideal auch z.B. für Stapelstuhl mit Stahlrohrgestell und Tische aus 18 bis 45 mm Rundrohr.
Sie brauchen weitere Infos? Dann können Sie auch unter dem Punkt - Anleitung und Hilfe (Info Box links) oder Mobil unter Info Produktberater Möbelgleiter & Teilefinder Schulmöbelersatzteile - nachschauen.
Ausführung:
- Größe: für Rund-Rohre mit 18-45 mm Durchmesser (Nennmaß = Rohr-Aussendurchmesser in mm).
- Größe 18: für Rund-Rohr mit 18 - 22 mm Durchmesser (PE)
- Größe 22: für Rund-Rohr mit 22 - 25 mm Durchmesser (PE)
- Größe 25: für Rund-Rohr mit 25 mm Durchmesser (PA)
- Größe 25 hat 3 verschiedene Bohrungsabstände zur Auswahl.
- Größe 28: für Rund-Rohr mit 28 - 30 mm Durchmesser (PE)
- Größe 40: für Rund-Rohr mit 38 - 42 mm Durchmesser (PE)
- Größe 45: für Rund-Rohr mit 43 - 47 mm Durchmesser (PE)
- Material: PE-HD (Größe 25 Polyamid)
- Farbe: Schwarz oder Natur, farblos
- Chemische Beständigkeit: Hohe Beständigkeit gegen Säuren, Laugen (Wischwasser) und viele Chemikalien.
- Gutes Gleitverhalten.
- Oberfläche: Sandstrahloptik.
- Länge: 53,5 / 50 / 45 / 50 / 46,5 mm.
- Breite der Gleitflläche: 19,8 / 23 / 24,8 / 23 / 45,8 mm.
- 1 Bohrung mittig / 2 Bohrungen für die Befestigung mit Durchmesser 5,2 - 6 mm für Senk-/ Flachkopfschrauben.
- Dicke der Gleitflläche: 6,3 - 7,8 mm.
| Artikel Nr. |
Rohr Ø
|
Länge
|
Breite
|
Bohrung
|
Bohrungs-
Abstand
|
Bohr.-Art |
Dicke der
Gleitfläche
|
| 205-Re-D-18-20-BA33,5 |
18-22
|
53,5
|
19,8
|
5,2
|
33,5
|
kon.Senkb. |
7
|
| 205-Re-D-22-25 |
22-25
|
50
|
23
|
5,8
|
mittig
|
zyl.Senkb. |
7
|
| 205-Re-D-25-BA-26,5 |
25 |
45 |
25 |
5,8 |
26,5 |
kon.Senkb. |
10 |
| 205-Re-D-28-BA-28 |
25 |
44 |
24,5 |
5,6 |
28 |
zyl.Senkb. |
8,5 |
| 205-Re-D-28-30-BA22,5 |
28-30
|
45
|
24,8
|
5,2
|
22,5
|
zyl.Senkb. |
7,7
|
| 205-Re-D-40 |
38-42
|
50
|
23
|
5,5
|
mittig
|
kon.Senkb. |
6,3
|
| 205-Re-D-45-BA22,5 |
43-47
|
46,5
|
45,9
|
6
|
22,5
|
zyl.Senkb. |
7,8
|
| 205-Re-D-45-BA25 |
40-45 |
46,5 |
45,9 |
6 |
25 |
kon.Senkb. |
7,8 |
Alle Angaben in mm.
Diese Schalengleiter aus Kunststoff sind geeignet für diese Stahlrohrmöbel
Allgemeine Anwendungsmöglichkeit der Möbelgleiter zum Schrauben für Rundrohr Stahlrohrmöbel
- Als Büromöbel-Gleiter für Tische und Stühle.
- Gleitelement für Stahlrohrmöbel und Gestelle.
- Stuhlgleiter für Schulmöbelersatzteile.
- Stuhlgleiter für Büro Möbel-Gestelle.
- Für Freischwinger Stuhl.
- Für Besucherstuhl.
- Universell für Stahlrohrgestelle aus 18 bis 45 mm Rundrohr.
- Schutzelement für Rohre.
- Bodengleiter für Stühle, Tische.
Bodenschoner eckig zum Schrauben für Rundrohr Schulmöbel - Schulstühle
- Stahlrohr-Stuhl als Aulastuhl, Schulstuhl, Stapelstuhl und Konferenzstuhl.
- Möbelgleiter zum Schrauben.
- Beispiele für die Verwendbarkeit siehe Produktberater.
Falls Sie andere Kunststoffteile für Schulmöbel oder Objektmöbel brauchen, dann senden Sie uns bitte Ihre Anfrage.
Montagehinweis für die Befestigung von Schalengleiter für Stahlrohrmöbel
Im Gegensatz zu einer Schraube, die in ein vorgefertigtes Muttergewinde geschraubt wird, ist bei Blechschrauben, die zur Befestigung von Möbelgleitern verwendet werden, zu Beginn eine erhöhte Anpresskraft zum Anformen erforderlich. Das kann zum Beispiel bei verdeckten Schraubstellen zu Problemen führen (Stuhlgleiter hinten und Tischgleiter hinten). Besonders bei Sacklochverschraubungen addieren sich bei der Montage das Formmoment und eine erhöhte Gewindereibung. Diese Faktoren nehmen bei vorgegebenem Anziehdrehmoment Einfluss auf die erreichbare Vorspannkraft. Die Blechschrauben sollten mit elektrisch oder pneumatisch angetriebenen Schraubern mit Drehmomentkupplung montiert werden. Zu festes anziehen der Befestigungsschrauben kann zum Bruch der inneren Befestigungszapfen führen. Die Schrauberdrehzahlen sollten 500 bis 1200U/ min nicht überschreiten. Richtwerte für die Wahl des Kernlochdurchmessers für einfache Verbindungen mit Blechschrauben enthält DIN 7975.
Der Kernlochdurchmesser muß der Rohrwandstärke und der Zugfestigkeit der Stahlrohre angepasst werden. Ca. 3,6 bis 4,3 mm.
Befestigungsmaterial für diese Schalengleiter
Ergänzende Gleiter für Freischwinger Stahlrohrstühle
Alternative Möbelgleiter für Stahlrohrmöbel mit runden Rohren
- Schalengleiter mit Stapelschutz, Art.Nr. 202 mit Radius 80mm Hier klicken
- Schalengleiter Art.Nr. 203 mit Radius 80 und R 90 mm Hier klicken
- Schalengleiter mit Radius 100mm, Art.Nr. 106 Hier klicken
- Schalengleiter mit Radius 100mm für Filzeinlage, Art.Nr. 107 Hier klicken
Lieferumfang: 1 x Schalengleiter
Farbabweichungen sind möglich
