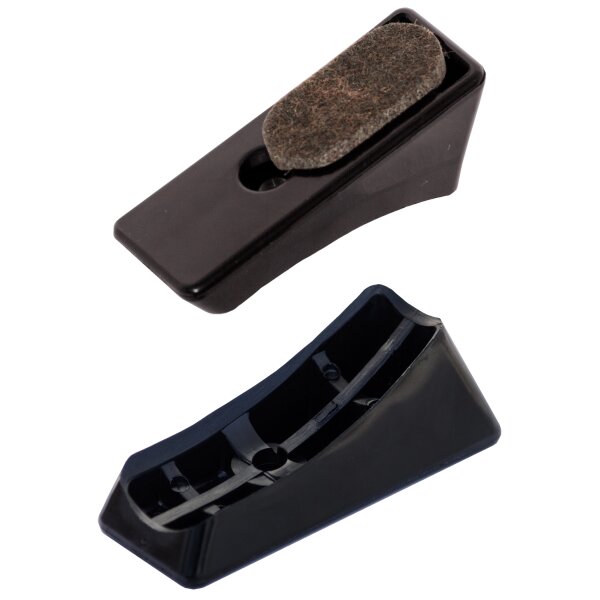

Filz Kippschutz Schalengleiter mit 1 Bohrung Fi-203-1B Filzgleiter für Stahlrohrmöbel | Freischwinger Stahlrohrstühle

Artikelnummer: Fi-203-1BR85
GTIN: 4262418875021
Kategorie: Stuhlgleiter vorn
Hersteller: Dekaform

Kippschutz Schalengleiter für Stahlrohrmöbel mit vertikal gebogenen Rohren. Stuhlgleiter für Freischwinger Stuhl. Für Rundrohr Durchmesser von 28-30 mm.

2,79 €

inkl. 19% USt. , zzgl. (zzgl. Versand EUR 2,99 in Deutschland)

sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Filz-Schalengleiter geeignet als Möbelgleiter mit Kippschutz für Stühle, Tische und Gerätefüße.

Dieser Kippschutzgleiter ist in der Farbe schwarz ab Lager erhältlich.
Der Gleiter ist für vertikal gebogene Rohre mit Anschraub-Radius von 85 mm geeignet.
Zur Befestigung wird 1 Anschraubbohrung benötigt.
Der Kipp-Punkt wird bei Stühlen weiter nach außen verlegt. Der Stuhl steht sicherer.

Die Filzgleitfläche ist vor allem für abriebempfindliche Fußböden wie Dielenboden und Parkett, sowie Fliesenboden und Marmorboden zu empfehlen.
Für weniger abriebempfindliche Fußböden empfehlen wir die Ausführung ohne Filz Art. 203-1B click here.
Für Fliesen, Holzfußboden, Laminat, Linoleum, Marmor, CV, Designfußboden, Vinyl, weiche Fußböden und Teppichboden empfehlen wir auch die Teflon* Ausführung PT-203 Hier klicken

Dieser Schalengleiter wird vor allem für den Konferenzstuhl oder Bürostuhl in Freischwinger Bauweise eingesetzt.
Ideal auch z.B. für Stapelstuhl mit Stahlrohrgestell aus 30 mm Rundrohr.

Sie brauchen weitere Infos? Dann können Sie auch unter dem Punkt - Anleitung und Hilfe (Info Box links) oder Mobil unter Info Produktberater Möbelgleiter & Teilefinder Schulmöbelersatzteile - nachschauen.

Ausführung:

Grösse: für Rund-Rohr mit 30 mm Durchmesser.
Material: PA6 + Filz
Mit auswechselbaren, ovalen Filzeinsatz
Gutes Gleitverhalten.
1 Bohrung für Niet- oder Schraubbefestigung.
Länge: ca. 76 mm.
Anschraubfläche: Radius 85 mm.
Ausführung R70 ist mit 2 Blechschrauben vormontiert.
Dicke der Gleitfläche ca: 8 mm + ca. 3 mm Filz

Artikel- Nummer	Rohr Ø	Biege- Radius	Dicke der Gleitfläche	Schrauben -Bohrung	Breite	Länge
Fi-203-1B-30R85	30	85	8	6,4 /10,9	28	76

Alternative Filz-Schalengleiter mit 2 Bohrungen

Artikel- Nummer	Rohr Ø	Biege- Radius	Dicke der Gleitfläche	Schrauben -Bohrung	Bohrungs- Abstand	Länge
Fi-203-22-R90	22	90	6,5	6/10,4	42,3	70
Fi-203-25-R80	25	80	8	6/10,4	42,3	71
Fi-203-25-R70	25	70	8,7	5,6/11,5	22,2	53
Fi-203-32-R96	32	96	8,3	5,5/10	28	75
Fi-203-38-R96	38	96	8,3	5,5/10	28	75

Alle Maßangaben in mm.

Geeignet für:

Allgemein:

Als Büromöbel-Gleiter für Stühle.
Gleitelement für Stahlrohrmöbel und Gestelle.
Stuhlgleiter für Schulmöbelersatzteile.
Stuhlgleiter für Büro Möbel-Gestelle.
Für Freischwinger Stuhl.
Für Besucherstuhl.
Universell für Stahlrohrgestelle aus 30 mm Rundrohr
Schutzelement für Rohre.
Bodengleiter für Stühle, Tische.
Nicht geeignet für: Außeneinsatz, bei Nässe, auf rauhen Böden, Teppichböden.

Schulmöbel:

Stahlrohr-Stuhl als Schulstuhl und Konferenzstuhl.
Möbelgleiter zum Schrauben.
Beispiele für die Verwendbarkeit siehe Produktberater.

Falls Sie andere Kunststoffteile für Schulmöbel oder Objektmöbel brauchen, dann senden Sie uns bitte Ihre Anfrage.

Größenermittlung bei vertikal gebogenen Rohren:

Um den Biege-Radius zu ermitteln können Sie einfach verschiedene Teller oder Deckel z.B. von Frischhaltedosen nehmen und schauen welcher Durchmesser / Radius am nächsten kommt. Es sind immer 10 mm Sprünge im Radius oder 20 mm im Durchmesser. Das kann man gut vergleichen. Für den Lochabstand können sie ein Lineal oder Maßband verwenden.

Montagehinweis:

Im Gegensatz zu einer Schraube, die in ein vorgefertigtes Muttergewinde geschraubt wird, ist bei Blechschrauben, die zur Befestigung von Möbelgleitern verwendet werden, zu Beginn eine erhöhte Anpresskraft zum Anformen erforderlich. Das kann zum Beispiel bei verdeckten Schraubstellen zu Problemen führen (Stuhlgleiter hinten und Tischgleiter hinten). Besonders bei Sacklochverschraubungen addieren sich bei der Montage das Formmoment und eine erhöhte Gewindereibung. Diese Faktoren nehmen bei vorgegebenem Anziehdrehmoment Einfluss auf die erreichbare Vorspannkraft. Die Blechschrauben sollten mit elektrisch oder pneumatisch angetriebenen Schraubern mit Drehmomentkupplung montiert werden. Zu festes anziehen der Befestigungsschrauben kann zum Bruch der inneren Befestigungszapfen führen. Die Schrauberdrehzahlen sollten 500 bis 1200U/ min nicht überschreiten. Richtwerte für die Wahl des Kernlochdurchmessers für einfache Verbindungen mit Blechschrauben enthält DIN 7975.

Der Kernlochdurchmesser muß der Rohrwandstärke und der Zugfestigkeit der Stahlrohre angepasst werden. Ca. 3,6 bis 4,3 mm.
