Artikelnummer: PT-203-1B-D30R85
GTIN: 4262418877094
Kategorie: Stuhlgleiter vorn
Hersteller: Dekaform

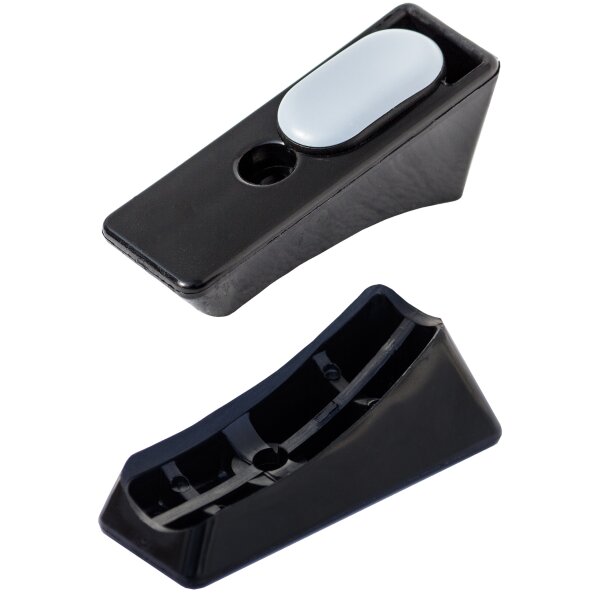

PTFE Kippschutz Schalengleiter für Stahlrohrmöbel mit vertikal gebogenen Rohren. Teflongleiter für Freischwinger Stühle. Für Rundrohr Durchmesser von 28-30 mm.

2,99 €

inkl. 19% USt. , zzgl.

sofort verfügbar
Lieferstatus: 2-14 Tage
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen
Frage zum Artikel

PTFE Kippschutzgleiter für Stahlrohrstühle - Freischwinger mit runden Rohren

Ausführung:

Grösse: für Rund-Rohr mit 30 mm Durchmesser.
Material Korpus: Polyamid Kunststoff
Material Gleiteinsatz: Gummi mit PTFE Teflon*-Gleitauflage
Gleiteinsatz auswechselbar
Sehr gutes Gleitverhalten.
Sehr gute Geräuschgämpfung
Länge: 76 mm.
Breite: 28 mm.
Biegeradius: 85 mm
1 Bohrung für Niet- oder Schraubbefestigung

Artikel- Nummer	Rohr Ø	Biege- Radius	Dicke der Gleitfläche	Schrauben -Bohrung	Breite	Länge
PT-203-1B-D30R85	30	85	8	6,4 /10,9	28	76

Alternative PTFE Teflon*-Schalengleiter mit 2 Bohrungen

Artikel- Nummer	Rohr Ø	Biege- Radius	Dicke der Gleitfläche	Schrauben -Bohrung	Bohrungs- Abstand	Länge
PT-203-22-R90	22	90	6,5	6/10,4	42,3	70
PT-203-25-R80	25	80	8	6/10,4	42,3	71
PT-203-25-R70	25	70	8,7	5,6/11,5	22,2	53
PT-203-32-R75	32	75	8,3	5,9/10,5	28	75
PT-203-38-R75	38	75	8,3	5,5/10,3	28	75

Alle Maßangaben in mm.

Dieser PTFE Schalengleiter ist für vertikal gebogene Stahlrorgestelle als Kippschutz geeignet.
Der Gleiter ist für vertikal gebogene Rohre mit Anschraub-Radius von 85 mm geeignet.
Zur Befestigung wird eine Anschraubbohrung benötigt.
Der Kipp-Punkt wird bei Stühlen weiter nach außen verlegt. Der Stuhl steht sicherer.

PTFE ist bekannt unter dem Handelsnamen Teflon*
Die Teflonschicht ist besonders glatt. Dadurch gleitet der Schalengleiter sprichwörtlich über den Boden. Ein weiterer Vorteil ist die gute Geräuschdämpfung durch den gummiartigen Einsatz. Für den optimalen Kippschutz wurde der Tefloneinsatz an die äußerste Kante gelegt.

Der Teflongleiter* ist für abriebempfindliche Fußböden wie Laminat, Linoleum, Parkett und Dielenboden zu empfehlen, aber auch für harte Böden wie Fliesen und Marmor.
Gut geeignet für Textilboden / Teppichboden.
Weniger geeignet für Betonboden wegen des erhöhten Abriebs und wo ein Verrutschen unerwünscht ist.
Für weniger abriebempfindliche Fußböden empfehlen wir die Ausführung ohne Filz Art. 203 click here
Für abriebempfindliche Fußböden wie Fliesen, Holzfußboden, Linoleum, Marmor, Parkett Fußboden empfehlen wir die Ausführung für Filzeinlage Fi-203. click here

Sie brauchen weitere Infos? Dann können Sie auch unter dem Punkt - Anleitung und Hilfe - Produktberater Möbelgleiter & Teilefinder Schulmöbelersatzteile - nachschauen.

Geeignet für:

Allgemein:

Als Büromöbel-Gleiter für Stühle.
Gleitelement für Stahlrohrmöbel und Gestelle.
Stuhlgleiter für Schulmöbelersatzteile.
Stuhlgleiter für Büro Möbel-Gestelle.
Für Freischwinger Stuhl.
Für Besucherstuhl.
Universell für Stahlrohrgestelle aus 25 mm Rundrohr oder Flachovalrohr mit 12,5 mm Radius.
Schutzelement für Rohre.
Bodengleiter für Stühle, Tische.
Ein unbeabsichtigtes Verrutschen des Stuhls ist vor der Nutzung zu testen.

Schulmöbel:

Stahlrohr-Stuhl als Schulstuhl und Konferenzstuhl.
Möbelgleiter zum Schrauben.
Beispiele für die Verwendbarkeit siehe Produktberater.

Falls Sie andere Kunststoffteile für Schulmöbel oder Objektmöbel brauchen, dann senden Sie uns bitte Ihre Anfrage.

Größenermittlung bei Stahlrohrstühlen mit vertikal gebogenen Rundrohren

Um den Biege-Radius zu ermitteln können Sie einfach verschiedene Teller oder Deckel z.B. von Frischhaltedosen nehmen und schauen welcher Durchmesser / Radius am nächsten kommt. Es sind immer 10 mm Sprünge im Radius oder 20 mm im Durchmesser. Das kann man gut vergleichen. Für den Lochabstand können sie ein Lineal oder Maßband verwenden.

Montagehinweis für die Befestigung der Kippschutz PTFE Teflongleiter

Im Gegensatz zu einer Schraube, die in ein vorgefertigtes Muttergewinde geschraubt wird, ist bei Blechschrauben, die zur Befestigung von Möbelgleitern verwendet werden, zu Beginn eine erhöhte Anpresskraft zum Anformen erforderlich. Das kann zum Beispiel bei verdeckten Schraubstellen zu Problemen führen (Stuhlgleiter hinten und Tischgleiter hinten). Besonders bei Sacklochverschraubungen addieren sich bei der Montage das Formmoment und eine erhöhte Gewindereibung. Diese Faktoren nehmen bei vorgegebenem Anziehdrehmoment Einfluss auf die erreichbare Vorspannkraft. Die Blechschrauben sollten mit elektrisch oder pneumatisch angetriebenen Schraubern mit Drehmomentkupplung montiert werden. Zu festes anziehen der Befestigungsschrauben kann zum Bruch der inneren Befestigungszapfen führen. Die Schrauberdrehzahlen sollten 500 bis 1200U/ min nicht überschreiten. Richtwerte für die Wahl des Kernlochdurchmessers für einfache Verbindungen mit Blechschrauben enthält DIN 7975.

Der Kernlochdurchmesser muß der Rohrwandstärke und der Zugfestigkeit der Stahlrohre angepasst werden. Ca. 3,6 bis 4,3 mm.

Passendes Zubehör:

Blindniet 4,8 x 16,5, Art.Nr. 114 Hier klicken
Edelstahl Blechschraube 4,8 x 19 mit Senkkopf, Art.Nr. 113-ENR-4,8x19Hier klicken
Blechschraube 4,8 x 20, Art.Nr. 113-1 Hier klicken
Blechschraube verstärkt 5,5x25, Art.Nr. 113-2 Hier klicken

Ergänzende Gleiter:

PTFE Klemmschalengleiter eckig für Rundrohr Art. PT-204 Hier klicken
PTFE Klemmschalengleiter rund / kugelförmig für Rundrohr Art. PT-206 Hier klicken
PTFE Gleitkappen für Rundrohr Art PT-280 Hier klicken
PTFE Winkelgleiter für Rundrohre Art. PT-240-D Hier klicken
Rechteckiger PTFE Schalengleiter für Rundrohre zum Schrauben Art. PT-205 Hier klicken

Alternative Gleiter:

PTFE Kippschutz Schalengleiter mit Radius 70/75/80/90 mm und 2 Anschraubbohrungen Art.Nr. PT-203 Hier klicken
PTFE Kippschutz Schalengleiter mit Radius 80 mm und 2 Anschraubbohrungen Art.Nr. PT-202 Hier klicken
Schalengleiter mit Zapfen, Art.Nr. Z-203 Hier klicken
Schalengleiter mit Radius 100 mm, Art.Nr. 106 Hier klicken
Schalengleiter mit Radius 100 mm mit Filzeinlage, Art.Nr. Fi-106+Filz Hier klicken
Schalengleiter mit Radius 145 mm für Filzeinlage, Art.Nr. Fi-110 Hier klicken
Hier gelangen Sie zur Kategorie PTFE-Teflongleiter
