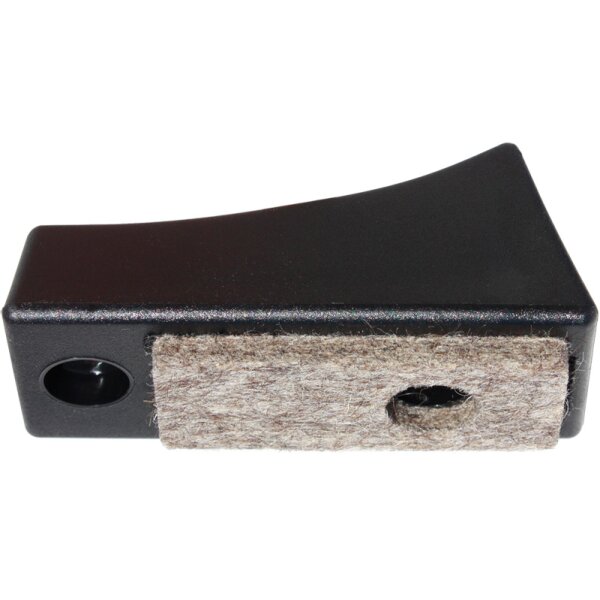

Filz Schalengleiter Fi-203, Kunststoffgleiter - Gleitkufe als Filzgleiter Stuhlgleiter hinten fuer gebogene Rohre Freischwinger Bürostuhl 22-R90

Artikelnummer: Fi-203-22-R90
GTIN: 4260463657005
Kategorie: Stuhlgleiter vorn
Hersteller: Dekaform

Schalengleiter für vertikal gebogene Rohre als Stuhlgleiter für Freischwinger Stuhl. Für Flach-Ovalstahlrohr 22 oder 25 mm breit und Rundrohr mit Durchmesser 22 oder 25 mm.

Größe: 22-R90

25-R80

25-R70+ 0,29 €

32-R75+ 0,50 €

38-R75

2,49 €

inkl. 19% USt. , zzgl. (zzgl. Versand EUR 2,99 in Deutschland)

sofort verfügbar
Lieferzeit: 2 - 3 Werktage (DE - Ausland abweichend)

Filz-Schalengleiter geeignet als Möbelgleiter mit Kippschutz für Stühle, Tische und Gerätefüße.

Dieser Kippschutzgleiter ist in der Farbe schwarz ab Lager erhältlich.
Der Gleiter ist für vertikal gebogene Rohre mit Anschraub-Radius von 90 / 80 / 70 / 75 mm geeignet.
Zur Befestigung werden zwei Anschraubbohrungen benötigt.
Der Kipp-Punkt wird bei Stühlen weiter nach außen verlegt. Der Stuhl steht sicherer.

Die Filzgleitfläche ist vor allem für abriebempfindliche Fußböden wie Dielenboden und Parkett, sowie Fliesenboden und Marmorboden zu empfehlen.
Für weniger abriebempfindliche Fußböden empfehlen wir die Ausführung ohne Filz Art. 203 click here.
Für Fliesen, Holzfußboden, Laminat, Linoleum, Marmor, CV, Designfußboden, Vinyl, weiche Fußböden und Teppichboden empfehlen wir auch die Teflon* Ausführung PT-203 Hier klicken

Dieser Schalengleiter wird vor allem für den Konferenzstuhl oder Bürostuhl in Freischwinger Bauweise eingesetzt.
Ideal auch z.B. für Stapelstuhl mit Stahlrohrgestell aus 22 / 25 / 32 / 35 mm Rundrohr.

Sie brauchen weitere Infos? Dann können Sie auch unter dem Punkt - Anleitung und Hilfe (blaue Info Box links) oder Mobil unter Info - Produktberater Möbelgleiter & Teilefinder Schulmöbelersatzteile - nachschauen.

Ausführung:

Grösse: für Rund-Rohr mit 22 / 25 / 32 / 35 mm Durchmesser.
Material: PE-HD + Filz
Chemische Beständigkeit: Hohe Beständigkeit gegen Säuren, Laugen (Wischwasser) und viele Chemikalien.
Gutes Gleitverhalten.
Erhöhte Fläche für den Stapelschutz.
Oberfläche: Sandstrahloptik.
2 Bohrungen für Niet- oder Schraubbefestigung.
Lochabstand der Befestigungslöcher: ca. 42,5 mm.
Anschraubfläche: Radius 90 / 80 / 70 / 75 mm.
Ausführung R70 ist mit 2 Blechschrauben vormontiert.
Dicke der Gleitfläche ca: 6,5 bis 8,7 mm + ca. 3 mm Filz

Artikel- Nummer	Rohr Ø	Biege- Radius	Dicke der Gleitfläche	Schrauben -Bohrung	Bohrungs- Abstand	Länge
Fi-203-22-R90	22	90	6,5	6/10,4	42,3	70
Fi-203-25-R80	25	80	8	6/10,4	42,3	71
Fi-203-25-R70	25	70	8,7	5,6/11,5	22,2	53
Fi-203
Fi-203

Alle Maßangaben in mm.

Geeignet für:

Allgemein:

Als Büromöbel-Gleiter für Stühle.
Gleitelement für Stahlrohrmöbel und Gestelle.
Stuhlgleiter für Schulmöbelersatzteile.
Stuhlgleiter für Büro Möbel-Gestelle.
Für Freischwinger Stuhl.
Für Besucherstuhl.
Universell für Stahlrohrgestelle aus 22 / 25 mm Rundrohr oder Flachovalrohr mit 11 / 12,5 mm Radius.
Schutzelement für Rohre.
Bodengleiter für Stühle, Tische.
Nicht geeignet für: Außeneinsatz, bei Nässe, auf rauhen Böden, Teppichböden.

Schulmöbel:

Stahlrohr-Stuhl als Schulstuhl und Konferenzstuhl.
Möbelgleiter zum Schrauben.
Beispiele für die Verwendbarkeit siehe Produktberater.
Falls Sie andere Kunststoffteile für Schulmöbel oder Objektmöbel brauchen, dann senden Sie uns bitte Ihre Anfrage.

Größenermittlung bei vertikal gebogenen Rohren:

Um den Biege-Radius zu ermitteln können Sie einfach verschiedene Teller oder Deckel z.B. von Frischhaltedosen nehmen und schauen welcher Durchmesser / Radius am nächsten kommt. Es sind immer 10 mm Sprünge im Radius oder 20 mm im Durchmesser. Das kann man gut vergleichen. Für den Lochabstand können sie ein Lineal oder Maßband verwenden.

Montagehinweis:

Im Gegensatz zu einer Schraube, die in ein vorgefertigtes Muttergewinde geschraubt wird, ist bei Blechschrauben, die zur Befestigung von Möbelgleitern verwendet werden, zu Beginn eine erhöhte Anpresskraft zum Anformen erforderlich. Das kann zum Beispiel bei verdeckten Schraubstellen zu Problemen führen (Stuhlgleiter hinten und Tischgleiter hinten). Besonders bei Sacklochverschraubungen addieren sich bei der Montage das Formmoment und eine erhöhte Gewindereibung. Diese Faktoren nehmen bei vorgegebenem Anziehdrehmoment Einfluss auf die erreichbare Vorspannkraft. Die Blechschrauben sollten mit elektrisch oder pneumatisch angetriebenen Schraubern mit Drehmomentkupplung montiert werden. Zu festes anziehen der Befestigungsschrauben kann zum Bruch der inneren Befestigungszapfen führen. Die Schrauberdrehzahlen sollten 500 bis 1200U/ min nicht überschreiten. Richtwerte für die Wahl des Kernlochdurchmessers für einfache Verbindungen mit Blechschrauben enthält DIN 7975.

Der Kernlochdurchmesser muß der Rohrwandstärke und der Zugfestigkeit der Stahlrohre angepasst werden. Ca. 3,6 bis 4,3 mm.

Passendes Zubehör:
- Blindniet 4,8 x 16,5, Art.Nr. 114 Hier klicken
- Blechschraube 4,8 x 20, Art.Nr. 113-1 Hier klicken
- Blechschraube verstärkt 5,5x25, Art.Nr. 113-2 Hier klicken
Ergänzende Gleiter:
- Klemmschalengleiter für Rundrohr Art. Fi-204 Hier klicken
- Gleitkappen für Rundrohr Art. Fi-281-D Hier klicken
- Winkelgleiter für Rundrohre Art. 240 Hier klicken
- Schalengleiter gerade, rechteckig Art. Fi-205 Hier klicken
Alternative Gleiter:
- Schalengleiter mit Stapelschutz, Art.Nr. 202 mit Radius 80mm Hier klicken
- Schalengleiter mit Radius 100mm, Art.Nr. 106 Hier klicken
- Schalengleiter mit Radius 100mm für Filzeinlage, Art.Nr. 107 Hier klicken
