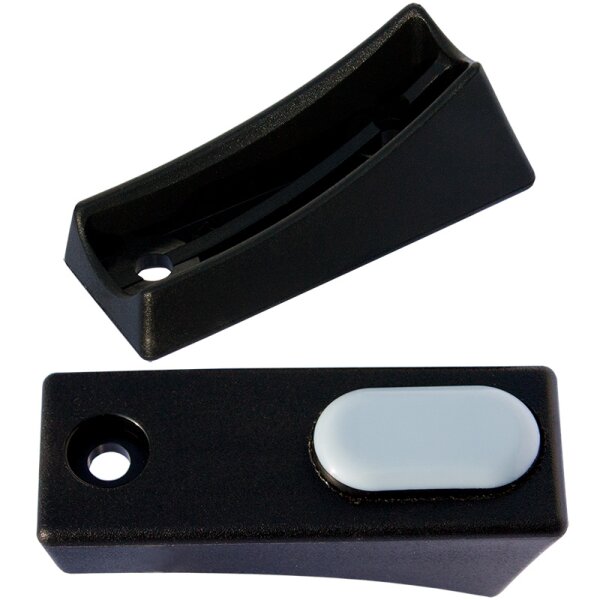

PTFE Schalengleiter 203 Kippschutz - Stuhlgleiter für Freischwinger Stuhl Rundrohr 22-R90

Artikelnummer: PT-203-22-R90

PTFE Schalengleiter als Stuhlgleiter hinten mit Stapelschutz für vertikal gebogene Rohre. Für Flach-Ovalstahlrohr 22 / 25 / 32 / 35 mm breit oder Rundrohr.

Kategorie: Teflongleiter-Schulmöbel

Größe

2,91 €

inkl. 16% USt. , (zzgl. Versand EUR 2,99 in Deutschland)

sofort verfügbar

Lieferzeit: 2 - 3 Werktage

Stück


PTFE Kippschutzgleiter für Stahlrohrstühle - Freischwinger mit runden Rohren

Ausführung:

  • Grösse: für Rund-Rohr mit 25mm Durchmesser.
  • Material Korpus: PE-HD
  • Material Gleiteinsatz: Gummi mit PTFE Teflon*-Gleitauflage
  • Sehr gutes Gleitverhalten.
  • Erhöhte Fläche für den Stapelschutz.
  • Oberfläche: Sandstrahloptik.
  • Länge:  mm.
  • Breite:  mm.
  • 2 Bohrungen für Niet- oder Schraubbefestigung.
  • Lochabstand der Befestigungslöcher: 51 mm (waagerecht gemessen)
  • Anschraubfläche: .
Artikel-
Nummer

 Rohr
 Ø

Biege-
Radius
Dicke der
Gleitfläche
Schrauben
-Bohrung

Bohrungs-
Abstand

Länge
PT-203-22-R90

22

90

6,5

6/10,4

42,3

70

PT-203-25-R80

25

80

8

6/10,4

42,3

71

PT-203-25-R70

25

70

8,7

5,6/11,5

22,2

53

PT-203-32-R75

32

75

8,3
5,9/10,5

28

75

PT-203-38-R75

38

75

8,3

5,5/10,3

28

75

Alle Maßangaben in mm.

Dieser PTFE Schalengleiter ist für vertikal gebogene Stahlrorgestelle als Kippschutz geeignet.
Der Gleiter ist für vertikal gebogene Rohre mit Anschraub-Radius von 90 / 80 / 70 / 75 mm geeignet.
Zur Befestigung werden zwei Anschraubbohrungen benötigt.
Der Kipp-Punkt wird bei Stühlen weiter nach außen verlegt. Der Stuhl steht sicherer.

PTFE ist bekannt unter dem Handelsnamen Teflon*
Die Teflonschicht ist besonders glatt. Dadurch gleitet der Schalengleiter sprichwörtlich über den Boden. Ein weiterer Vorteil ist die gute Geräuschdämpfung durch den gummiartigen Einsatz. Für den optimalen Kippschutz wurde der Tefloneinsatz an die äußerste Kante gelegt.

Der Teflongleiter* ist für abriebempfindliche Fußböden wie Laminat, Linoleum, Parkett und Dielenboden zu empfehlen, aber auch für harte Böden wie Fliesen und Marmor.
Gut geeignet für Textilboden / Teppichboden.
Weniger geeignet für Betonboden wegen des erhöhten Abriebs und wo ein Verrutschen unerwünscht ist.
Für weniger abriebempfindliche Fußböden empfehlen wir die Ausführung ohne Filz Art. 203 click here
Für abriebempfindliche Fußböden wie Fliesen, Holzfußboden, Linoleum, Marmor, Parkett Fußboden empfehlen wir die Ausführung für Filzeinlage Fi-203. click here

Sie brauchen weitere Infos? Dann können Sie auch unter dem Punkt - Anleitung und Hilfe - Produktberater Möbelgleiter & Teilefinder Schulmöbelersatzteile - nachschauen.

Geeignet für:

Allgemein:

  • Als Büromöbel-Gleiter für Stühle.
  • Gleitelement für Stahlrohrmöbel und Gestelle.
  • Stuhlgleiter für Schulmöbelersatzteile.
  • Stuhlgleiter für Büro Möbel-Gestelle.
  • Für Freischwinger Stuhl.
  • Für Besucherstuhl.
  • Universell für Stahlrohrgestelle aus 25 mm Rundrohr oder Flachovalrohr mit 12,5 mm Radius.
  • Schutzelement für Rohre.
  • Bodengleiter für Stühle, Tische.
  • Ein unbeabsichtigtes Verrutschen des Stuhls ist vor der Nutzung zu testen.

Schulmöbel:

  • Stahlrohr-Stuhl als Schulstuhl und Konferenzstuhl.
  • Möbelgleiter zum Schrauben.
  • Beispiele für die Verwendbarkeit siehe Produktberater.


Falls Sie andere Kunststoffteile für Schulmöbel oder Objektmöbel brauchen, dann senden Sie uns bitte Ihre Anfrage.

Größenermittlung bei vertikal gebogenen Rohren:

Um den Biege-Radius zu ermitteln können Sie einfach verschiedene Teller oder Deckel z.B. von Frischhaltedosen nehmen und schauen welcher Durchmesser / Radius am nächsten kommt. Es sind immer 10 mm Sprünge im Radius oder 20 mm im Durchmesser. Das kann man gut vergleichen. Für den Lochabstand können sie ein Lineal oder Maßband verwenden.

Montagehinweis:

Im Gegensatz zu einer Schraube, die in ein vorgefertigtes Muttergewinde geschraubt wird, ist bei Blechschrauben, die zur Befestigung von Möbelgleitern verwendet werden, zu Beginn eine erhöhte Anpresskraft zum Anformen erforderlich. Das kann zum Beispiel bei verdeckten Schraubstellen zu Problemen führen (Stuhlgleiter hinten und Tischgleiter hinten). Besonders bei Sacklochverschraubungen addieren sich bei der Montage das Formmoment und eine erhöhte Gewindereibung. Diese Faktoren nehmen bei vorgegebenem Anziehdrehmoment Einfluss auf die erreichbare Vorspannkraft. Die Blechschrauben sollten mit elektrisch oder pneumatisch angetriebenen Schraubern mit Drehmomentkupplung montiert werden. Zu festes anziehen der Befestigungsschrauben kann zum Bruch der inneren Befestigungszapfen führen. Die Schrauberdrehzahlen sollten 500 bis 1200U/ min nicht überschreiten. Richtwerte für die Wahl des Kernlochdurchmessers für einfache Verbindungen mit Blechschrauben enthält DIN 7975.

Der Kernlochdurchmesser muß der Rohrwandstärke und der Zugfestigkeit der Stahlrohre angepasst werden. Ca. 3,6 bis 4,3 mm.

Passendes Zubehör:

  • Blindniet 4,8 x 16,5, Art.Nr. 114 Hier klicken
  • Edelstahl Blechschraube 4,8 x 19 mit Senkkopf, Art.Nr. 113-ENR-4,8x19Hier klicken
  • Blechschraube 4,8 x 20, Art.Nr. 113-1Hier klicken
  • Blechschraube verstärkt 5,5x25, Art.Nr. 113-2 Hier klicken


Ergänzende Gleiter:


Alternative Gleiter:


Farbabweichungen sind möglich.
*Alle genannten Markennamen sind Eigentum der jeweiligen Markeninhaber.


Versandgewicht: 0,02 Kg
Artikelgewicht: 0,02 Kg
